Подложка Ebeco Cable Board
Для эффективного экономичного обогрева бетонных полов с керамической плиткой.
Инструкция по установке |
Характеристики
Изоляционная подложка Cable Board специально разработана для наборов Cable Kit. Использование этих двух продуктов значительно облегчает установку системы напольного обогрева. Обычно подложка применяется для изоляции и обогрева бетонного пола с плиточным покрытием или покрытием из природного камня. Cable Board не дает теплу уходить через пол, и в то же время имеет специальные отверстия для вывода влаги. Использование этого материала увеличивает скорость обогрева и поднимает температуру пола на 5-7 градусов в час, что позволяет использовать систему с энергосберегающим термостатом (EB-Therm 200). Подложка не подвержена влиянию воды и других внешних факторов.
Снижайте потребление энергии на 20-35%
С подложкой Ebeco Cable Board вы сможете сократить энергозатраты на 20-35%. Результаты были получены путем сравнения системы, использующей с системой установленной на неизолированный пол. Расчеты были сделаны в соответствии с условиями, указанными ниже. Для эксперимента были взяты типовые шведские дома.
Условия:
- Температура в помещении +20°C.
- 100 мм бетонная подложка.
- Под бетонной стяжкой 150 мм сухого материала.
- Фундамент: камень.
- Для расчетов были использованы стандарты термосопротивляемости BBR (BBR=Национальный Комитет по обеспечению жильем, строительству и планированию в Швеции).
- The water table is calculated to be low enough to not affect the heat flow rate in the house.
Упаковка
Изоляционная подложка продается в упаковках по 3.6 м2 (5 листов). Каждый лист Cable Board имеет размеры 0.6м X 1.2м, т.е 0.72 м2
Установка

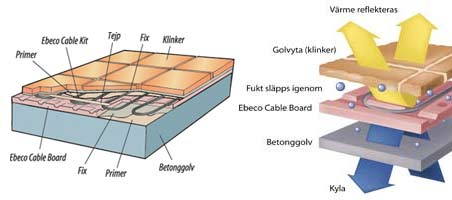

Подложка Cable board устанавливается прямо на бетонный пол с помощью плиточного клея. Кабель укладывается в готовые желоба и крепится специальной клейкой лентой. После этого, желоба заполняются плиточным клеем или самовыравнивающейся стяжкой, нанесите еще один слой клея и начинайте укладку плитки. Заполнение желобов и укладку плитки можно проводить одновременно. Подложка Cable board имеет толщину 20 мм и поэтому приводит к небольшому увеличению высоты пола. Расстояние между желобами в подложке – 10 см и мощность равна примерно 100 Вт/м2.
Важно правильно выбрать набор Cable Kit
Измерьте площадь помещения. В расчет не берутся места, где не будет уложен кабель (например, под туалетом, под трубами и другими фиксированными конструкциями). Выберите подходящий Вам набор из таблицы.
*Для площадей, указанных в скобках не используются два внешних желоба. Поэтому внимательно планируйте укладку кабеля.
| Площадь |
Cable Kit 300 |
Cable Kit 200 |
Cable Board в упаковках |
|
|
|
| 1,4-1,9 м2 |
E 89 608 70 |
E 89 608 50 |
1 уп |
|
|
|
| 1,9-2,4 м2 |
E 89 608 71 |
E 89 608 51 |
1 уп |
|
|
|
| 2,3-3,0 м2 |
E 89 608 72 |
E 89 608 52 |
1 уп |
|
|
|
| 3,1-3,9 м2 |
E 89 608 73 |
E 89 608 53 |
1 уп |
|
|
|
| 3,7-4,6 m² |
E 89 608 74 |
E 89 608 54 |
2 уп |
|
|
|
| 4,3-5,2 м2 |
E 89 608 75 |
E 89 608 55 |
2 уп |
|
|
|
| 4,9-5,9 м2 |
E 89 608 76 |
E 89 608 56 |
2 уп |
|
|
|
| 5,7-7,3 м2 |
E 89 608 77 |
E 89 608 57 |
2-3 уп |
|
|
|
| 7,3-9,2 м2 |
E 89 608 78 |
E 89 608 58 |
3 уп |
|
|
|
| 8,6-10,5 м2 |
E 89 608 79 |
E 89 608 59 |
3 уп |
|
|
|
| 10,7-12,7 м2 |
E 89 608 80 |
E 89 608 60 |
3-4 уп |
|
|
|
| 12,4-14,4 (15,4)* м2 |
E 89 608 81 |
E 89 608 61 |
4 уп |
|
|
|
| 15,4-17,5 (18,5)* м2 |
E 89 608 82 |
E 89 608 62 |
5 уп |
|
|
|
| 18,5-20,7 м2 |
E 89 608 83 |
E 89 608 63 |
6 уп |
|
|
|
Аксессуары
| Артикул № |
Артикул |
| E 89 601 80 |
Подложка Ebeco Cable Board для 3,6м2 |
| E 89 601 85 |
Плиточный клей Adesilex P4, 25 кг/мешок. Эффективно для макс.1,5 м2 , крепления подложки, заливки желобов и укладки плитки. |
| E 89 605 49 |
Грунтовка 1 л. Эффективно для прим.10м2 при грунтовке пола и подложки. |
| E 89 605 43 |
Самовыравнивающаяся стяжка Uniplan 25 кг/мешок. |
|
